KHP297矿用隔爆兼本质安全型PLC控制箱皮带保护装置



KHP297矿用隔爆兼本质安全型PLC控制箱皮带保护装置（以下简称控制主机）适用于煤矿井下含有爆炸性气体的环境中以及露天煤矿、选煤厂等工作场所，作为矿用带式输送机控制保护装置的控制保护之用。

 一使用环境条件

1.1主机在下列环境条件下应能正常工作：

a)  环境温度：（-10～+40）℃；

b)  平均相对湿度：不大于95%（+25℃）；

c)  大气压力：（80～106）kPa；

d)  煤矿井下有甲烷及煤尘爆炸性混合物，但无破坏绝缘的腐蚀性气体的场合。

1..2主机能承受的最恶劣的贮运气候条件为：

a)   高温：+60℃；

b)   低温：-40℃；

c)   平均相对湿度：95%（+25℃）；

d)   振动：加速度50m/s²；

e)   冲击：峰值加速度500m/s²。

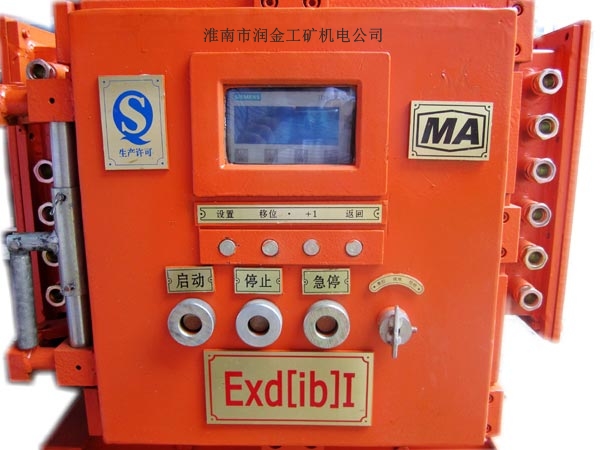

二：结构特征与工作原理：控制箱为隔爆兼本质安全型结构，开门方式采用快开门，前方面板有控制按钮和显示屏，侧面是电缆引入装置。

主机具有预警起车功能,预警持续时间可以现场调整。

主机具有煤位、速度、跑偏、温度、烟雾、撕裂、闭锁故障的指示功能；当有速度、煤位、跑偏、撕裂、急停故障信号输入时，主机能提供声光报警或输出，并提供故障、皮带停止的信号输出；当有温度、烟雾故障信号输入时，主机能提供声光报警或输出，并提供故障、皮带停止、洒水启动的信号输出。



控制主机以高性能的西门子PLC(S7-226)为控制核心，执行继电器采用开关电源供电，通过控制箱前方面板的选择开关选择控制箱的控制方式，选择就地控制方式时，不需要操纵台，直接控制被控设备的启停，各种保护动作参数可以现场设定；选择集控控制方式时，将选择开关转换到集控方式，操纵台控制被控设备的启停。选择检修控制方式时，所有的控制和就地控制方式是一样，不同的是所有保护都不起作用,具有上位机通讯功能，预留485接口。
