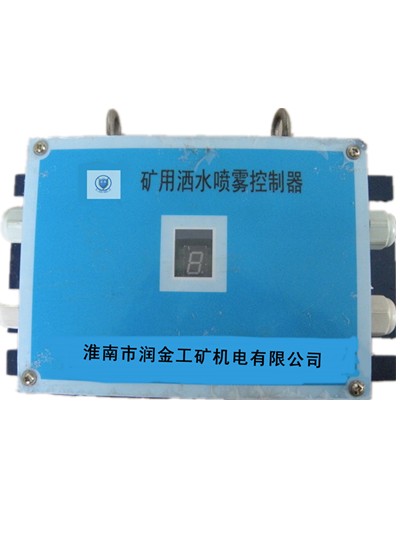

ZPF127超温自动洒水降尘装置

矿用隔爆兼本质安全型控制箱、本安型GQQ5烟雾传感器 GWD42温度传感器 红外热释探头和隔爆型DFB20/127电磁阀三部分组成

工作电压：127VAC，故障显示：数码管屏幕显示

电源箱为隔爆兼本质安全型，外形为长方形，右端为127V电源引入及继电器控制接点出口；左端为12V/1A本安电源引出及（烟控、温控、声控、红外热释）传感器控制信号引入出口；隔爆腔内由电源板及变压器组成。

皮带正常运行时，开关与+12V电源接通，N1B为高电位，N1导通。U1输入端为高电位，输出端为低电位；此端与电源J1相连，即可使隔爆腔的J1继电器动作，实现开车自动洒水。若温度高于设定温度，继电器动作实现超温自动洒水。
