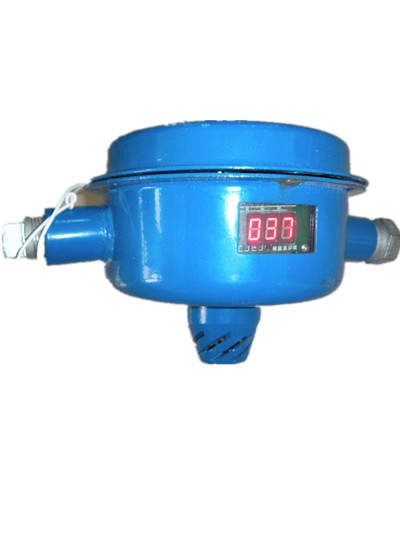

GQQ5烟雾传感器

传感器的输出信号制应符合MT209-1990第5.3条的规定并应在无烟检测为（5-10V），有烟报警≤0.5V

传感器的灵敏度和响应时间

当烟雾浓度为0.1mg/m3时，传感器的其响应时间≤30s 。传感器灵敏度为II级。

原理

接上电源后，其绿灯亮，待稳定5分钟后，绿灯灭红灯亮，表示检测探头热稳定时间结束，传感器进入检测状态。当有少量烟雾进入烟室后，红灯闪亮，同时控制三级管导通，输出低电平，烟雾故障指示亮，使继电器闭合。实现烟雾保护或自动灭火。同时扬声器发出“X号皮带冒烟”的语言报警。主机实现保护并闭锁，此时要重新启动，需在故障排除后，并按一下停止按钮解锁后，再按动启动按钮，皮带机才能起车运行。
