RFMH超温洒水装置

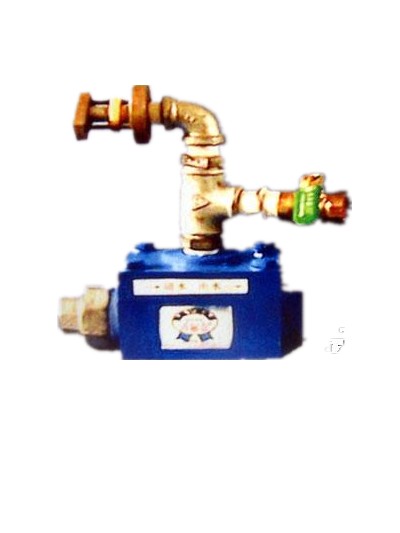

本装置分为自动洒水阀、自检阀和热敏探头控制回路，其结构如下图所示：

自动阀工作原理：

   正常情况下，在开始进水的瞬间，出水口压力为零，上端压力也为零，阀芯先被水冲向上，出水口有水流出，同时水经先导孔流入阀芯上端，此时，若自检阀关闭，且锥塞堵住释压孔时，阀芯上下两面压强相等；由于阀芯上面截面积大于阀芯下面截面积，在两面压强相等时，阀芯上面的受力面积大于下面的受力面积，阀芯上面的压力大于下面的压力，自动将阀芯推向下面，堵住出水口。
